INFORME TÉCNICO DE URGENCIA
Código: URG-EJEMPLO
EMITIDO
InmuebleDepartamento
LocalidadCABA
Falla reportadaCorte total de luz
DíaDomingo
SuministroMonofásico 220 V
Primer contactoPor WhatsApp
40 ADiferencial nuevo instalado

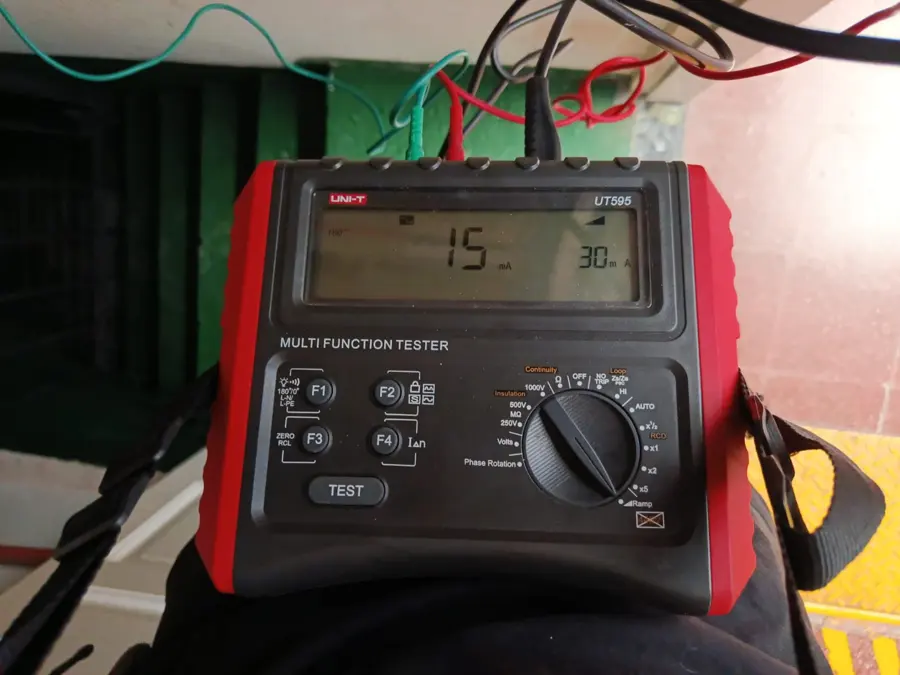

15 mADisparo del diferencial nuevo (30 mA nominal)
24,6 ΩResistencia de puesta a tierra

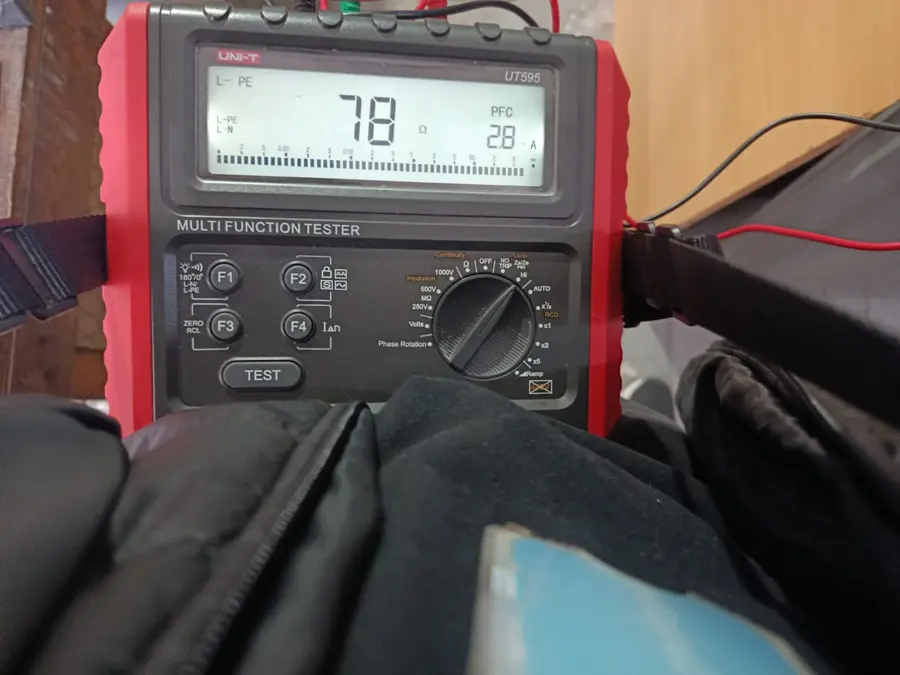

78 ΩImpedancia de lazo L-PE (falla 2,8 A)

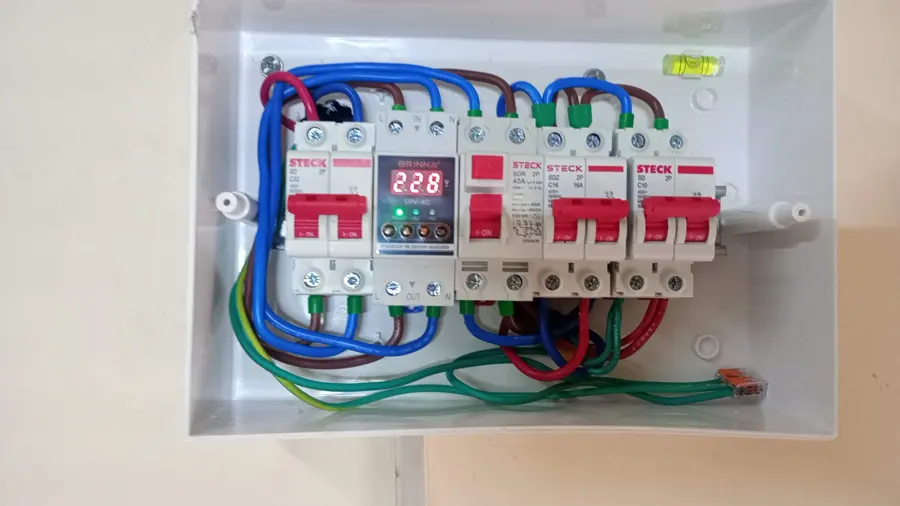

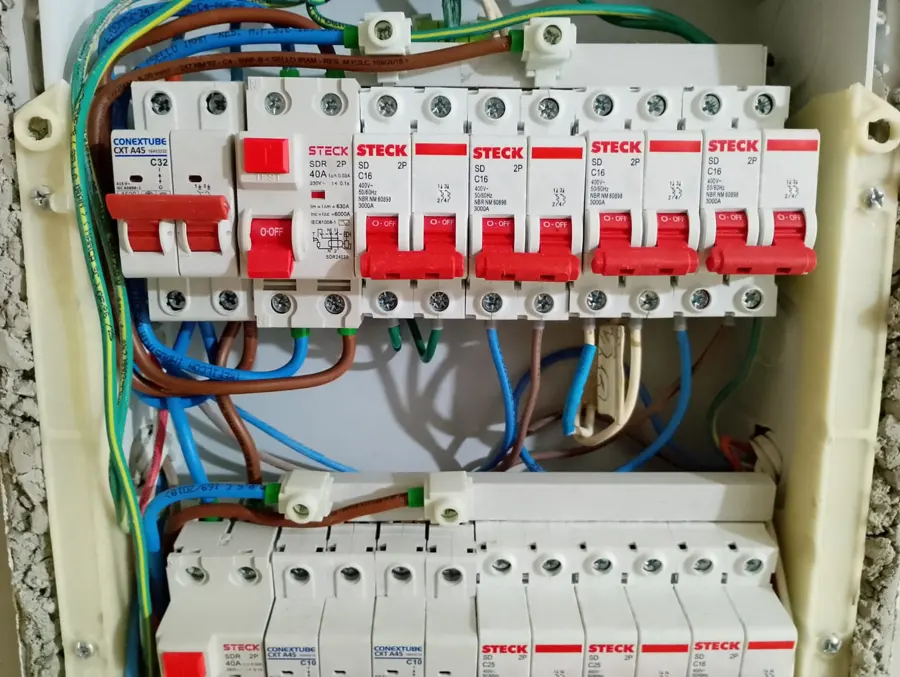

El disyuntor diferencial del tablero principal estaba dañado y no rearmaba. Se reemplazó por uno nuevo de 40 A / 30 mA y se verificó su disparo, que resultó conforme. La puesta a tierra está dentro del máximo admitido.
NO CONFORMIDAD: IMPEDANCIA DE LAZO ELEVADA
Ante una falla a tierra circularían apenas 2,8 A, una corriente que no alcanza para que actúe ninguna térmica. En esta instalación la protección de las personas depende sólo del disyuntor diferencial. Se recomienda revisar la continuidad del conductor de tierra.
- Reemplazo del disyuntor diferencial y prueba de disparo con instrumento.
- Ajuste de bornes flojos en el tablero principal.
- Revisar la continuidad del conductor PE hasta la jabalina para bajar la impedancia de lazo.
- Probar el botón de test del diferencial una vez por mes.
Conclusión: suministro restablecido y protección diferencial verificada. Queda pendiente la mejora del conductor de tierra, que no impide el uso normal de la instalación. Trabajo con garantía escrita de 12 meses.
